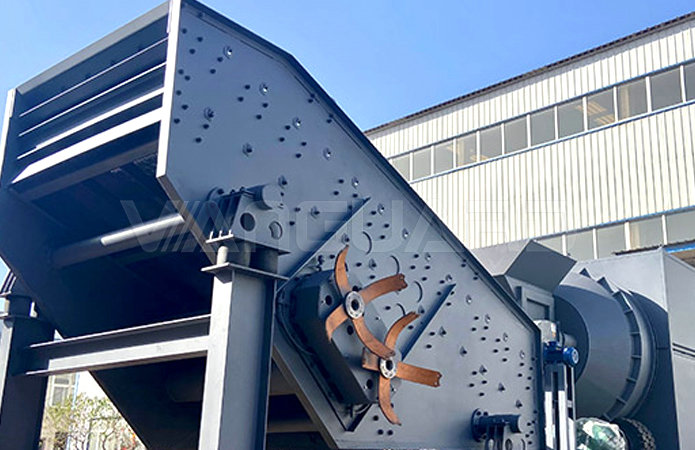

棒條篩

四重防堵設計，棒條結構，防堵可調

棒條篩分設備用于陳腐生活垃圾處理的門型棒條篩，包括門型棒條、棒條卡槽、振動架、振動器，溜料板，出料口及導料槽;門型棒條由兩個棒條撐和棒條梁組成的類門型的整體結構，棒條梁為受料篩面;振動架為矩形框架，傾斜放置，兩側設有高干棒條篩面的擋板;振動架上設罟有若干細棒條卡槽，棒條撐固定在棒條卡槽上，組成一個整體門型棒條篇框架:棒條徐撐高度為40~100cm:門型棒條飾較高的一端為進料區，進料區設有傾斜的第一溜料板，第一溜料板的最低處置于篩面上方;振動架下方設有出料口，出料口底部設有導料槽。本設計的門型棒條為矩形狀門型的整體，棒條截面較寬，強度高，能度制成較長的篩面。

產品優勢

篩面結構與類型模塊化設計,更換方便,可滿足不同作業需要。

處理量大,不易堵孔,適合高水分、大粘度物料的分離、分級、有效篩分，應用范圍廣。

更好的篩框固定方式，與同品類產品相比噪音更小,壽命更長。

一般采用金屬螺旋彈簧或橡膠彈簧，其作用是便機體產生彈性振動，減小振動載荷傳遞到基礎或結構架上。

技術參數

主機參數

型號	環直徑×h(mm)	滾筒直徑×h(mm)	主磨轉速(r/min)	最大進料尺寸	成品尺寸	產能(t/h)	外形尺寸
YGM1100- Q4	φ1100	φ320×170	132	≤25	80- 800	0.5- 6.5	7350×5900×7900
YGM1400- Q4	φ1400	φ430×210	106	≤30	80- 600	2- 13.8	8000×8550×9700
YGM1500- Q4	φ1500	φ460×230	105	≤30	80- 600	2.9- 17.5	9700×8500×10200
YGM1750- Q4	φ1750	φ520×270	92	≤30	80- 425	5- 25	9230×10116×10510
YGM2000- Q4	φ2000	φ600×300	78	≤35	80- 425	6.5- 32	9368×11500×11000
YGM2200- Q4	φ2200	φ630×320	72	≤35	80- 425	8.4- 40	10465×11372×11500

功率參數

型號	主機功率(KW)	風機功率(KW)	分級機功率(KW)	脈沖除塵器型號	除塵器鼓風機+空壓機	引頻器功率
YGM1100- Q4	37	30- 37	5.5- 11	DMC36	3+4	0.15
YGM1400- Q4	75- 90	75- 90	18.5- 22	DMC36	3+4	3
YGM1500- Q4	90- 110	110- 132	22- 30	DMC48	3+4	4
YGM1750- Q4	132- 160	160- 200	30- 37	DMC64	5.5+5.5	5.5
YGM2000- Q4	185- 200	200- 220	37- 45	DMC96	7.5+7.5	5.5
YGM2200- Q4	220- 250	220- 250	45- 55	DMC96	7.5+7.5	5.5
